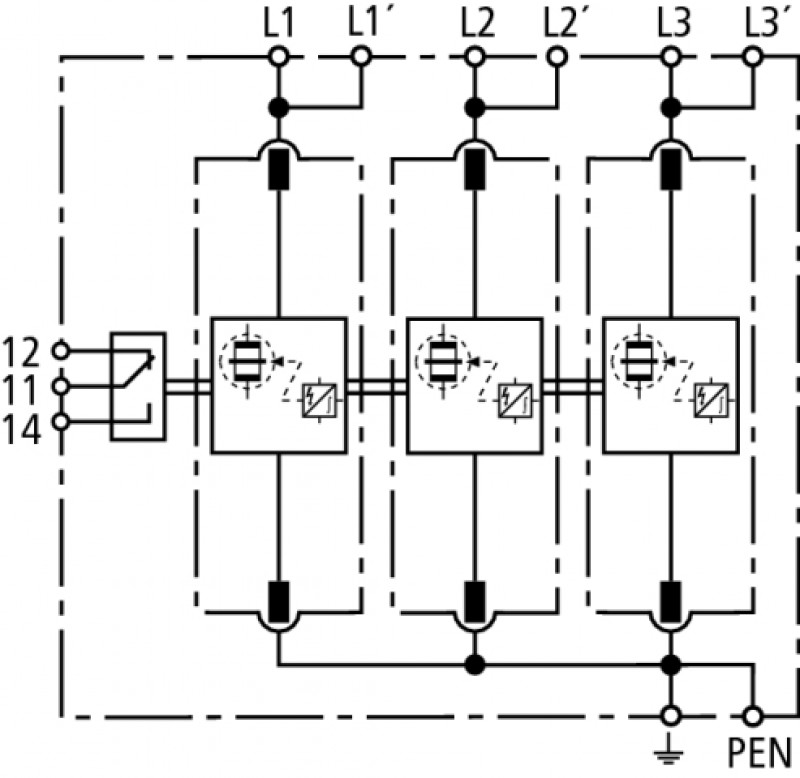

Ogranicznik przepięć typu złożonego DEHNventil M TNC 255 FM, 3-biegunowy
nr kat.: D 951 305

DV M TNC 255 FM: Ogranicznik przepięć kombinowany z modułami wymiennymi, do sieci TNC ( tzw. B + C )

 Opis + karta katalogowa

Instrukcja

Ogranicznik przepięć wg

PN-EN 61643-11 /... PN-IEC 61643-1

Typ 1 + Typ 2  / Klasa I + Klasa II

Napięcie znamionowe AC UN

230/400 V

Największe napięcie trwałej pracy AC UC

255 V

Prąd udarowy (10/350) [L1+L2+L3-PEN] Itotal

75 kA

Prąd udarowy (10/350) [L,PEN] Iimp

25 kA

Znamionowy prąd wyładowczy (8/20) In

25 / 75 kA

Napięciowy poziom ochrony UP

≤ 1,5 kV

Zdolność gaszenia prądu następczego AC Ifi

50 kAeff

Ograniczanie prądu następczego / Selektywność

bezpiecznik 35 A gL/gG do 50 kAeff (prądu spodziewanego) nie zadziała

Czas zadziałania tA

≤ 100 ns

Maks. bezpiecznik (L) do IK = 50 kAeff

315 A gL/gG

Maks. bezpiecznik (L) przy IK > 50 kAeff

200 A gL/gG

Maks. bezpiecznik (L-L´)

125 A gL/gG

Przepięcie dorywcze [L-N] UT

440 V / 5 sekund

Zakres temperatur pracy (połączenie równoległe) TUP

-40°C...+80°C

Zakres temperatur pracy (połączenie szeregowe) TUS

-40°C...+60°C

Wskaźnik działania / uszkodzenia

zielony / czerwony

Przekroje przewodów (ΣL, L’, N, N’, PE, )

10 mm2 drut / linka

Przekroje przewodów (L, N, PE)

50 mm2 wielodrutowo/35 mm2 linka

Przekroje przewodów (L’, N’, )

35 mm2 wielodrutowo/25 mm2 linka

Montaż

szyna 35 mm wg EN 60715

Materiał obudowy

Thermoplast, kolor czerwony, UL 94 V-0

Stopień ochrony

IP 20

Szerokość montażowa

6 moduły TE, DIN 43880

Certyfikaty dodatkowe

KEMA, VDE, UL, VdS

Sygnalizacja stanu FM / Typ zestyku

przełączny

Parametry obwodu sygnalizacji AC 250V/0,5A
Parametry obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5
Przekroje przewodów FM

A maks. 1,5 mm2 drut /linka

Zapytaj o produkt

Cena: 2 495,18 zł brutto

Cena: 2 028,60 zł netto

Cena bez promocji 3 253,68 zł brutto
