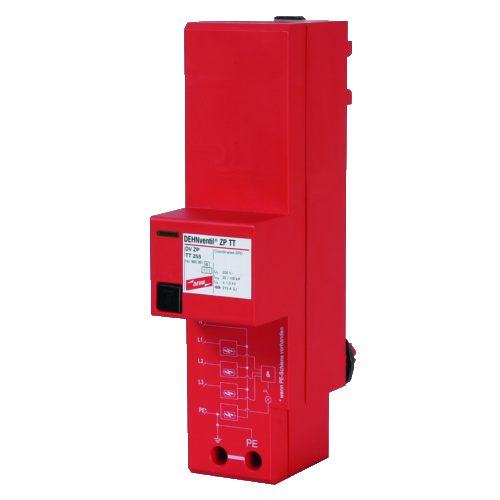

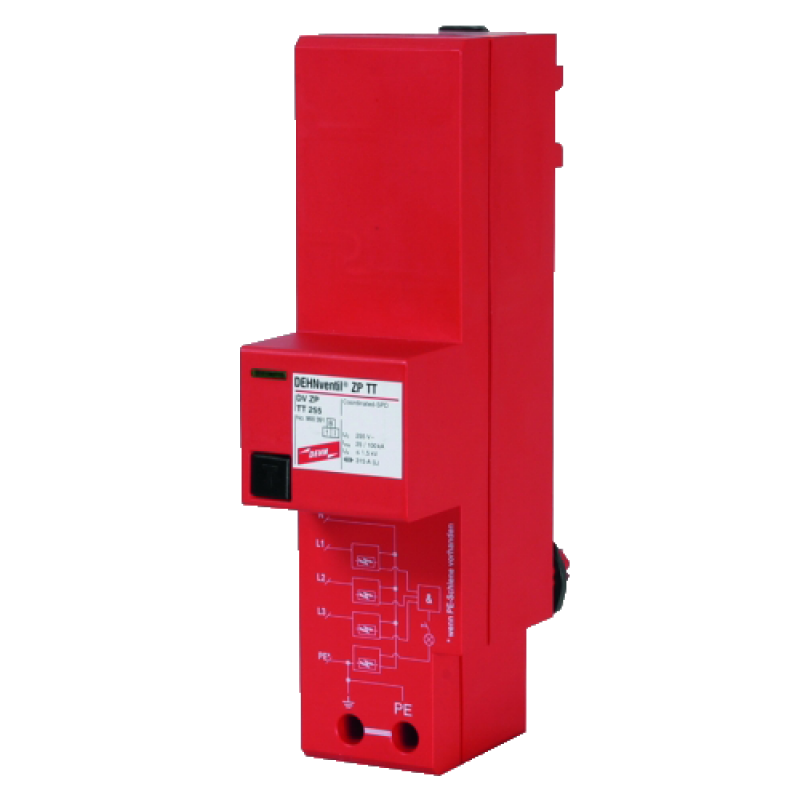

Ogranicznik przepięć hybrydowy DEHNventil ZP TT/TNS
nr kat.: D 900 391

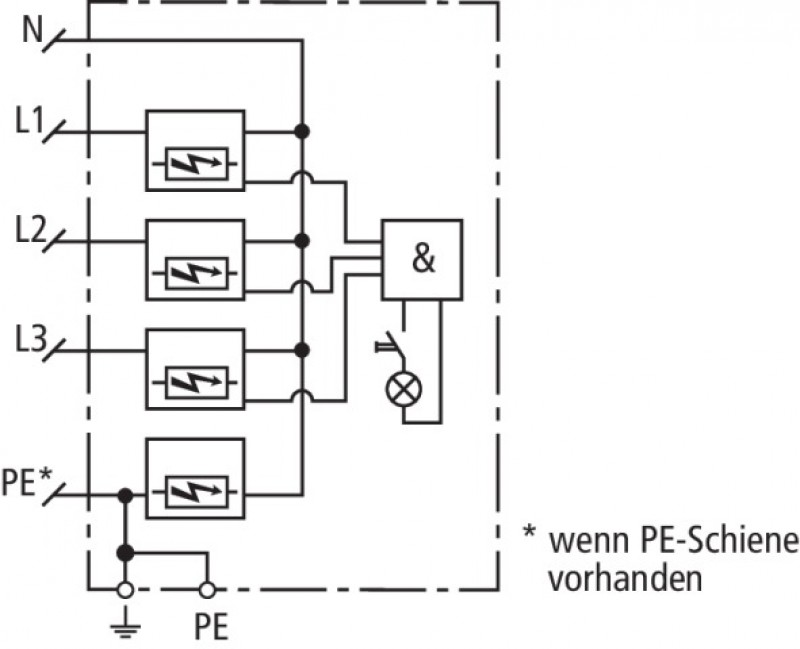

DV ZP TT 255: Ogranicznik przepięć kombinowany, do sieci TNS i TT (układ połączeń ”3+1”)

 Opis + karta katalogowa

Instrukcja

Ogranicznik przepięć wg

PN-EN 61643-11 /... PN-IEC 61643-1

Typ 1  / Klasa I

Napięcie znamionowe AC UN

230/400 V

Największe napięcie trwałej pracy AC UC

255 V

Prąd udarowy (10/350) [L1+L2+L3-PEN] Itotal

100 kA

Prąd udarowy (10/350) [L,PEN] Iimp

25 kA

Znamionowy prąd wyładowczy (8/20) In

25 / 100 kA

Napięciowy poziom ochrony UP

≤ 1,5 kV

Zdolność gaszenia prądu następczego AC Ifi

25 kAeff

Ograniczanie prądu następczego / Selektywność

bezpiecznik 35 A gL/gG do 25 kAeff (prądu spodziewanego) nie zadziała

Czas zadziałania tA

≤ 100 ns

Maks. bezpiecznik (L) do IK = 25 kAeff

315 A gL/gG

Maks. bezpiecznik (L) przy IK > 25 kAeff

200 A gL/gG

Przepięcie dorywcze [L-N] UT

335 V / 5 sekund

Przepięcie dorywcze [N-PE] UT

1200 V / 200 ms

Zakres temperatur pracy TU

-40°C...+80°C

Kontrola stamu

przycisk kontrolny i wskaźnik świetlny

Przekroje przewodów (PEN,)

10 - 35 mm2 linka/50 mm2 wielodrutowo

Montaż

system szyn z rastrem 40 mm

Materiał obudowy

Thermoplast, kolor czerwony, UL 94 V-0

Stopień ochrony

IP 20

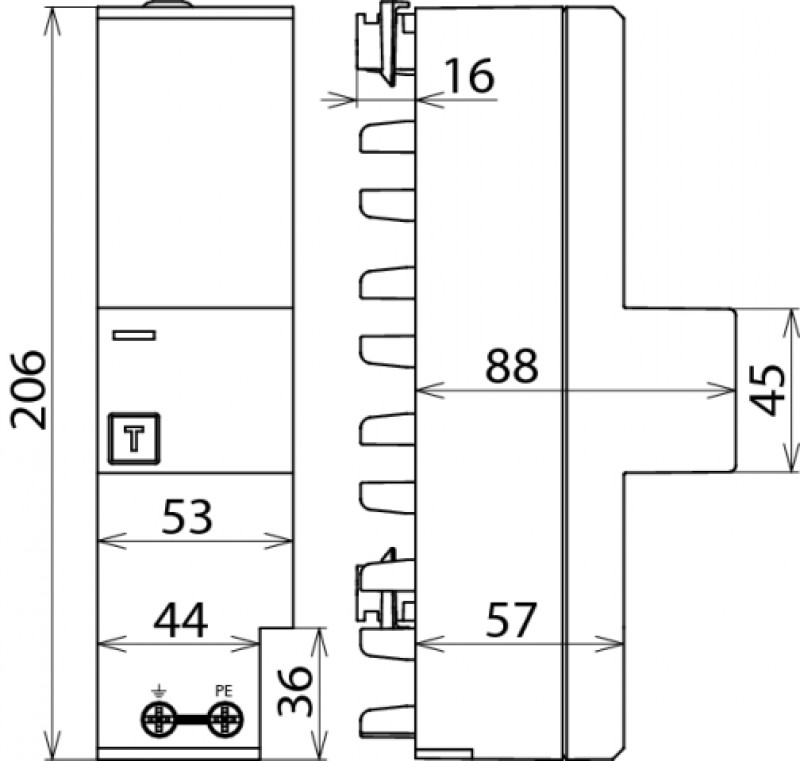

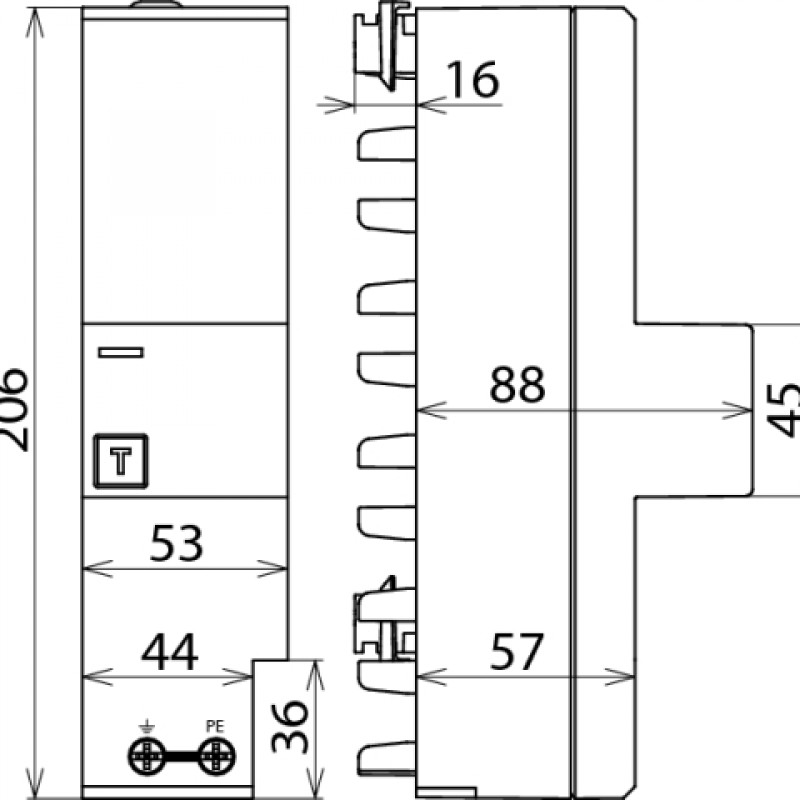

Szerokość montażowa

3 moduły TE, DIN 43880

Certyfikaty dodatkowe

 VDE

Zapytaj o produkt

Cena: 6 418,85 zł brutto

Cena: 5 218,58 zł netto
